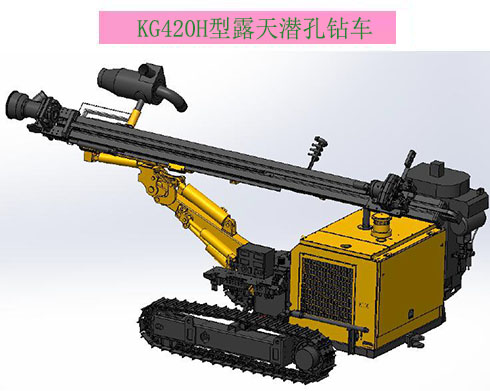

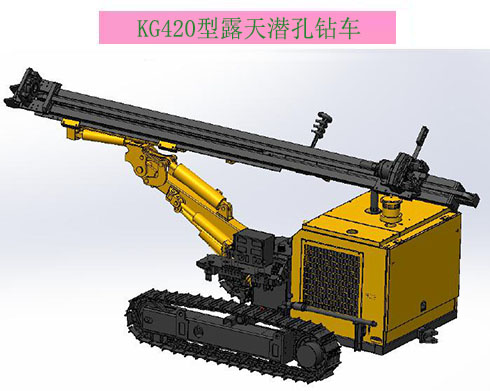

KG420/KG420H型露天潛孔鉆車是在KG930B鉆車基礎上進行升級改進的一款設備。配備有玉柴四缸國三發動機。采用折邊履帶架和工程四輪一帶，履帶調平，柱塞行走馬達，提高工作壓力， 增加其爬坡性能。增大俯仰和舉臂油缸，滿足其極限位置使用要求?；剞D采用雙馬達減速器回轉， 增大回轉扭矩和轉速。加大提升油缸缸徑和活塞桿徑以及鏈條，提高提升力和可靠性。罩殼采用 加厚型材折邊，增加其強度和剛性。增加起吊吊環，方便裝卸吊裝。
KG420/KG420H型露天潛孔鉆車技術參數
| 鉆車型號 | KG420/KG420H | 回轉扭矩 | 1800N•m |
| 鑿巖硬度 | f=8~12 | 回轉轉速 | 120Rpm |
| 鉆孔范圍 | Φ90~115mm | 行走速度 | 0~2.5Km/h |
| 經濟鉆孔深度 | 25m | 滑架俯仰角度 | 俯135°仰50°共185° |
| 整車重量（含集塵） | 5400Kg | 滑架擺動角度 | 左100°右45°共145° |
| 離地間隙 | 500mm | 鉆臂俯仰角度 | 俯50°仰25°共75° |
| 爬坡能力 | ≤30° | 鉆臂擺動角度 | 左44°右45°共89° |
| 耗氣量 | 10～17m3/min | 滑架補償長度 | 900mm |
| 配套動力 | 玉柴4DKC4G2-80 | 履帶調平角度 | ±10 ° |
| 動力參數 | 58KW/2200r/min | 配套鉆桿 | Φ64×3m或Φ76×3m |
| 提升方式 | 油缸+板式鏈 | 外形尺寸(不含集塵） | 6000×2150×2500mm |
| 提升力 | 40KN | 高水平孔高度 | 2750mm |
| 推進行程 | 3980m | 低水平孔高度 | 350mm |
| 零部件名稱 | 參數及基本信息 | 備 注 |
| 配套鉆桿 | Φ76×3m | 7支 |
| 沖擊器 | 45A（4吋） | 1只 |
| 鉆頭 | Φ115 | 1只 |
| 動力部件 |
玉柴國三四缸4DKC4G2-80 | 玉柴股份，帶雙聯泵或傳動箱輸出 |
| 58KW/2400r/min | ||
| 行走部件 |
柱塞行走馬達2000 | 履帶寬度254，節距135，工作壓力16MPa, 可選配雙速行走馬達，快行走3.5公里/小時。 |
| 工程履帶板+折邊履帶架 | ||
| 帶履帶調平 | ||
| 動力輸出 |
齒輪油泵CBQL-F532/F532-CFH，直聯輸出 | 1只，帶分流閥，供推進回轉 |
| CBW-F320-CLHL，取力口位置輸出 | 1只，供集塵，KG420H用 | |
| 回轉器 |
回轉馬達J2K-160 | 雙馬達+減速器,工作壓力14MPa |
| 回轉扭矩1800N•m | ||
| 回轉轉速120Rpm | ||
| 推進機構 |
油缸+板式鏈 | 推進油缸Φ90×Φ80×Φ55,工作壓力16MPa |
| 提升力40KN | ||
| 集塵器 |
RDC-90 | 鉆車型號為KG420H |
| 集塵馬達排量5mm/r |
