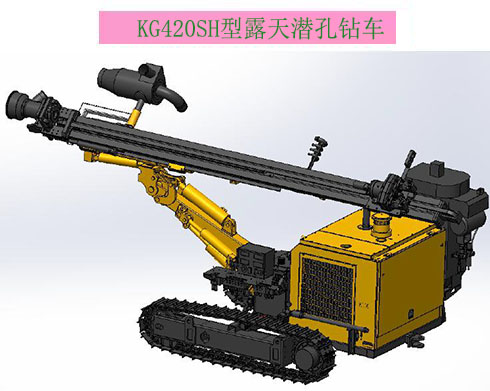

KG420S/KG420SH型露天潛孔鉆車是在KGYX420E鉆車基礎上進行升級改進的一款設備。該款鉆車 配備柴油機和電動機兩套獨立的系統，可分開操作。采用折邊履帶架和工程四輪一帶，柱塞行走馬達， 提高工作壓力，增加其爬坡性能。增大俯仰和舉臂油缸，滿足其極限位置使用要求。采用雙馬達減速器回轉，增大回轉扭矩和轉速。罩殼采用加厚型材折邊，增加其強度和剛性。增加起吊吊環，方便裝卸吊裝。KG420SH鉆車為帶集塵器鉆車，其柴油機動力和電動機動力都可驅動集塵器，方便不同用戶選擇。
KG420S/KG420SH型露天潛孔鉆車技術參數
| 鉆車型號 | KG420S/KG420SH | 回轉扭矩 | 4500N•m |
| 鑿巖硬度 | f=8~12 | 回轉轉速 | 90Rpm |
| 鉆孔范圍 | Φ90~127mm | 行走速度 | 0~2.5Km/h |
| 經濟鉆孔深度 | 25m | 滑架俯仰角度 | 俯135°仰0°共135° |
| 整車重量（不含集塵） | 5700Kg | 滑架擺動角度 | 左91°右5°共96° |
| 離地間隙 | 515mm | 鉆臂俯仰角度 | 俯55°仰15°共75° |
| 爬坡能力 | ≤30° | 鉆臂擺動角度 | 左45°右45°共90° |
| 耗氣量 | 13～20m3/min | 滑架補償長度 | 900mm |
| 配套動力 | 玉柴4DKC4G2-80 | 配套鉆桿 | Φ76×2m |
| 動力參數 | 58KW/2200r/min | 外形尺寸(不含集塵） | 6000×2200×2700mm |
| 提升方式 | 油缸+板式鏈 | 高水平孔高度 | 2850mm |
| 提升力 | 40KN | 低水平孔高度 | 350mm |
| 推進行程 | 3175mm | 電動機參數 | 55KW/1460r/min |
| 零部件名稱 | 參數及基本信息 | 備 注 |
| 配套鉆桿 | Φ76×2m和Φ76×3m | 1+6共7支 |
| 沖擊器 | 45A（4吋） | 1只 |
| 鉆頭 | Φ115 | 1只 |
| 動力部件 |
玉柴國三柴油機四缸4DKC4G2-80，電動機動力型號Y250M-4 | 帶動傳動箱輸出。 |
| 柴油機參數58KW/2200r/min，電動機參數55KW/1460r/min | ||
| 行走部件 |
柱塞行走馬達2000. | 履帶寬度254，節距135,工作壓力16MPa, 可選配雙速行走馬達，快行走3.5公里/小時 |
| 工程履帶板+折邊履帶架 | ||
| 不帶履帶調平 | ||
| 動力輸出 |
柴油機2-CBN-F550-BFHL,傳動箱輸出;CBW-F320-CLHL，取力口輸出， | 3只，柴動動力 |
| 電動機CBNL-F550/F520-BFHL， CBN-F550-BFHL,傳動箱輸出,20供集塵 | 2只，電動動力 | |
| 回轉器 |
回轉馬達BM4-500 | 雙馬達+減速器，工作壓力14MPa |
| 回轉扭矩4500N•m | ||
| 回轉轉速90Rpm | ||
| 推進機構 |
油缸+板式鏈 | 推進油缸Φ90×Φ80×Φ55，工作壓力16MPa, |
| 提升力40KN | ||
| 集塵器 |
RDC-90 | 鉆車型號為KG420SH |
| 集塵馬達排量5mm/r |
