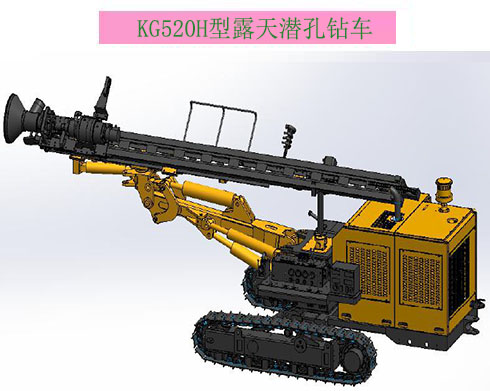

KG520/KG520H型露天潛孔鉆車是在KG940A/KGH6鉆車基礎上進行升級改進的一款設備。配備 有玉柴股份四缸國三發動機。采用鋼板折邊履帶架和工程四輪一帶，帶履帶調平，柱塞雙速行走馬達， 提高工作壓力，增加其爬坡性能。增大俯仰和舉臂油缸，滿足其極限位置使用要求。采用單馬達減速 器回轉，增大回轉扭矩和轉速，采用推進馬達和鏈條推進提升，提高提升力和可靠性。加大集塵器， 提高吸塵效果。罩殼采用加厚型材折邊，增加其強度和剛性。增加起吊吊環，方便裝卸吊裝。
KG520/KG520H型露天潛孔鉆車技術參數
| 鉆車型號 | KG520/KG520H | 回轉扭矩 | 3500N•m |
| 鑿巖硬度 | f=8~12 | 回轉轉速 | 100Rpm |
| 鉆孔范圍 | Φ105~152mm | 行走速度（雙速） | 0~4Km/h |
| 經濟鉆孔深度 | 25m | 滑架俯仰角度 | 俯135°仰50°共185° |
| 整車重量(不含集塵） | 6800Kg | 滑架擺動角度 | 左50°右50°共145° |
| 離地間隙 | 440mm | 鉆臂俯仰角度 | 俯50°仰25°共75° |
| 爬坡能力 | ≤30° | 鉆臂擺動角度 | 左45°右45°共90° |
| 耗氣量 | 15～22m3/min | 滑架補償長度 | 900mm |
| 配套動力 | 玉柴股份4DKC2G3-100 | 履帶調平角度 | ±10 ° |
| 動力參數 | 70KW/2200r/min | 配套鉆桿 | Φ76×3m或Φ89×3m |
| 提升方式 | 馬達+滾子鏈 | 外形尺寸(不含集塵） | 6800×2200×2850mm |
| 提升力 | 25KN | 高水平孔高度 | 2850mm |
| 推進行程 | 4150m | 低水平孔高度 | 350mm |
| 零部件名稱 | 參數及基本信息 | 備 注 |
| 配套鉆桿 | Φ76×3m | 7支 |
| 沖擊器 | 45A（4吋） | 1只 |
| 鉆頭 | Φ115 | 1只 |
| 動力部件 |
玉柴國三四缸4DKC2G3-100 | 玉柴股份，帶三聯泵輸出 |
| 100KW/2200r/min | ||
| 行走部件 |
雙速柱塞行走馬達 | 履帶寬度254，節距135， 工作壓力16MPa |
| 工程履帶板+折邊履帶架 | ||
| 帶履帶調平 | ||
| 動力輸出 |
齒輪油泵CBY-50/32/32-B1FQ，直聯輸出，32集塵 | CBY-40/40/20-B1FQ，不帶集塵用 |
| CBW-F320-CLHL，取力口輸出， | 推進 | |
| 回轉器 |
回轉馬達J6K-310 | 馬達+行星減速器, 工作壓力壓力14Mpa |
| 回轉扭矩3500N•m | ||
| 回轉轉速100Rpm | ||
| 推進機構 |
推進馬達+滾子鏈 | 推進馬達,工作壓力14MPa |
| 提升力25KN | ||
| 集塵器 |
RDC-140B | 鉆車型號為KG520H |
| 集塵馬達排量10mm/r |
